Bản vẽ xây dựng là gì? Cách đọc và các loại bản vẽ phổ biến

Bản vẽ xây dựng là bộ tài liệu thể hiện cách một công trình được bố trí, cấu tạo và triển khai thi công thông qua hình vẽ, kích thước, ký hiệu cùng ghi chú kỹ thuật. Với nhà ở, hồ sơ thường gồm bản vẽ kiến trúc, kết cấu và hệ thống điện nước. Gia chủ nên biết cách xem mặt bằng, kích thước, vị trí cửa, cầu thang và các điểm giao giữa đường ống với dầm để trao đổi rõ hơn với đơn vị thiết kế. Trong bài viết này, JAMA HOME sẽ giúp bạn hiểu các loại bản vẽ phổ biến và cách đọc những thông tin cần thiết trước khi xây nhà.

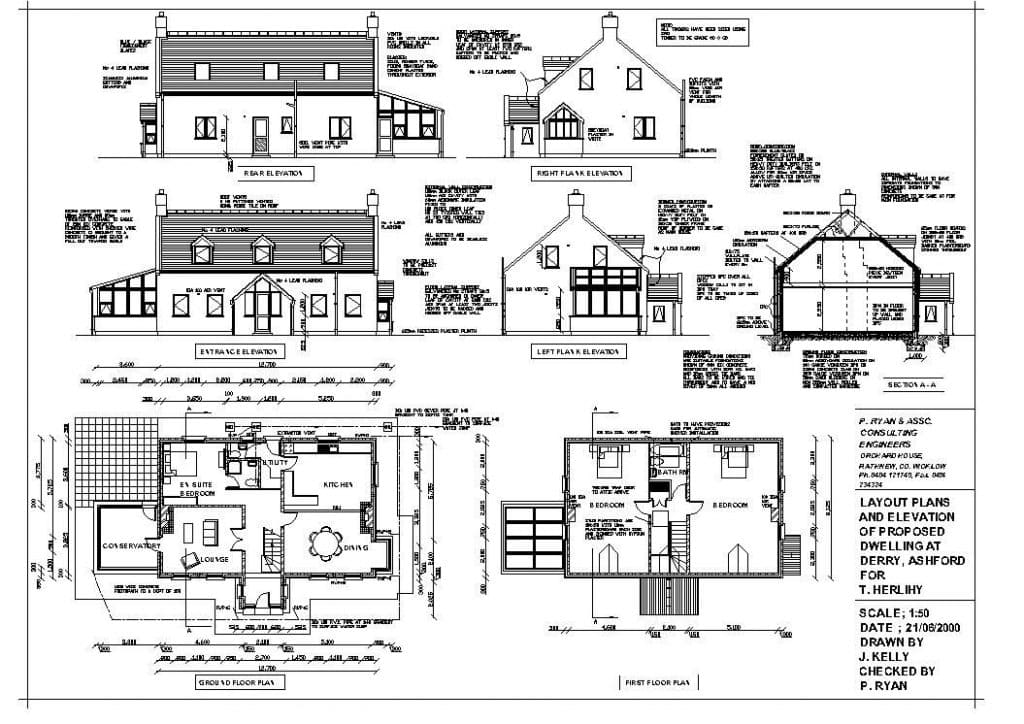

Bản vẽ xây dựng là gì?

Bản vẽ xây dựng là bộ tài liệu kỹ thuật thể hiện hình dáng, kích thước, cách bố trí không gian, cấu tạo và yêu cầu kỹ thuật của một công trình. Bản vẽ giúp gia chủ, người thiết kế và đội thi công hiểu thống nhất công trình cần được xây dựng như thế nào, đồng thời làm căn cứ để triển khai và kiểm tra các hạng mục.

Với nhà ở, hồ sơ thường gồm bản vẽ kiến trúc, kết cấu và hệ thống điện nước. Trong đó, bản vẽ kiến trúc thể hiện mặt bằng, mặt đứng và mặt cắt; bản vẽ kết cấu thể hiện móng, cột, dầm, sàn; còn bản vẽ điện nước thể hiện vị trí thiết bị và đường ống kỹ thuật.

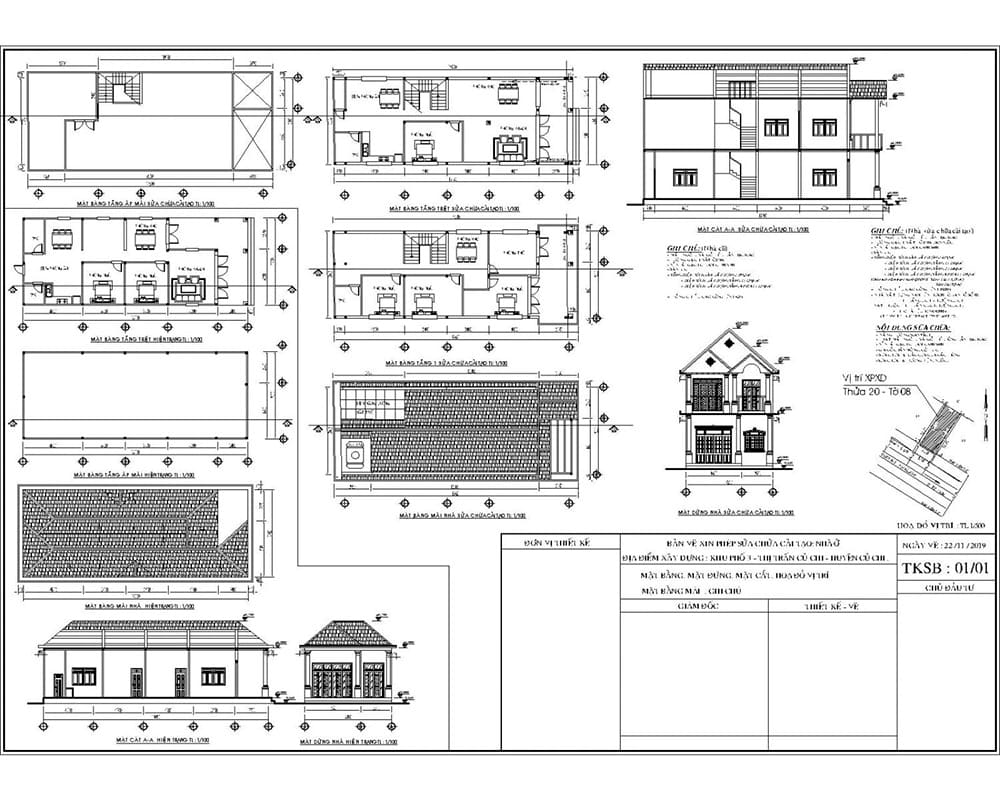

Xem thêm >> Bản vẽ xin phép xây dựng chuẩn: Hướng dẫn chi tiết 2026

bản vẽ xây dựng là gì

Vai trò của bản vẽ xây dựng là gì?

Bản vẽ xây dựng giúp các bên thống nhất công trình sẽ được bố trí và thi công như thế nào. Với gia chủ, bản vẽ là căn cứ để kiểm tra công năng, trao đổi phạm vi công việc và theo dõi những điểm quan trọng trong quá trình xây dựng.

Cụ thể, bản vẽ xây dựng giúp:

• Chuyển ý tưởng thành phương án cụ thể: thể hiện kích thước, vị trí phòng, cửa, cầu thang và thiết bị để gia chủ kiểm tra trước khi làm.

• Phối hợp các hạng mục: giúp kiến trúc, kết cấu và điện nước khớp nhau, hạn chế tình trạng đường ống vướng dầm hoặc thiết bị không đúng vị trí.

• Lập dự toán và thống nhất phạm vi thi công: cung cấp thông tin để xác định khối lượng, vật liệu và các hạng mục cần thực hiện.

• Đối chiếu khi thi công: giúp gia chủ và người giám sát phát hiện điểm làm sai hoặc khác với phương án đã thống nhất, từ đó trao đổi cách xử lý kịp thời.

Bản vẽ càng rõ và đồng bộ giữa các hạng mục, gia chủ càng dễ kiểm tra phương án và xử lý điểm chưa thống nhất trước khi thi công. Khi có thay đổi, hãy yêu cầu cập nhật hồ sơ để đội thi công cùng thực hiện theo một phương án

bản vẽ xây dựng là gì

Bản vẽ xây dựng gồm những loại nào?

Hồ sơ nhà ở thường có ba nhóm chính: bản vẽ kiến trúc, kết cấu và điện nước. Mặt bằng, mặt đứng và mặt cắt là các hình biểu diễn trong hồ sơ, không phải nhóm chuyên môn tách biệt.

Bản vẽ kiến trúc

Thể hiện cách bố trí và hình thức ngôi nhà qua mặt bằng, mặt đứng, mặt cắt và mặt bằng mái. Gia chủ nên kiểm tra diện tích phòng, lối đi, hướng mở cửa, cầu thang và vị trí đồ nội thất chính để chắc chắn công năng phù hợp với nhu cầu sử dụng.

Bản vẽ kết cấu

Thể hiện các cấu kiện chịu lực như móng, cột, dầm, sàn và cốt thép. Không tự ý thay đổi, cắt hoặc khoan vào các cấu kiện này; nếu cần điều chỉnh thiết kế, hãy hỏi kỹ sư kết cấu để kiểm tra ảnh hưởng đến an toàn công trình.

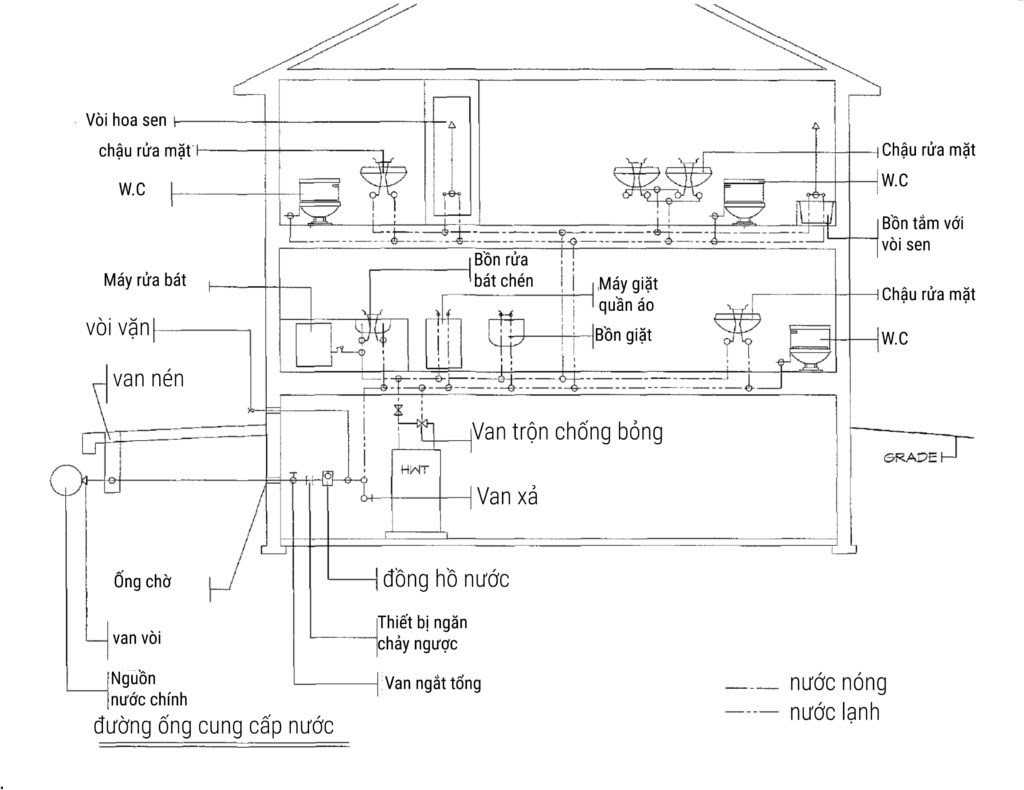

Bản vẽ điện nước

Thể hiện vị trí đèn, công tắc, ổ cắm, thiết bị vệ sinh và đường cấp thoát nước. Trước khi thi công, nên đối chiếu vị trí thiết bị với cách sử dụng thực tế, đồng thời kiểm tra đường ống có vướng dầm, trần hoặc tủ không.

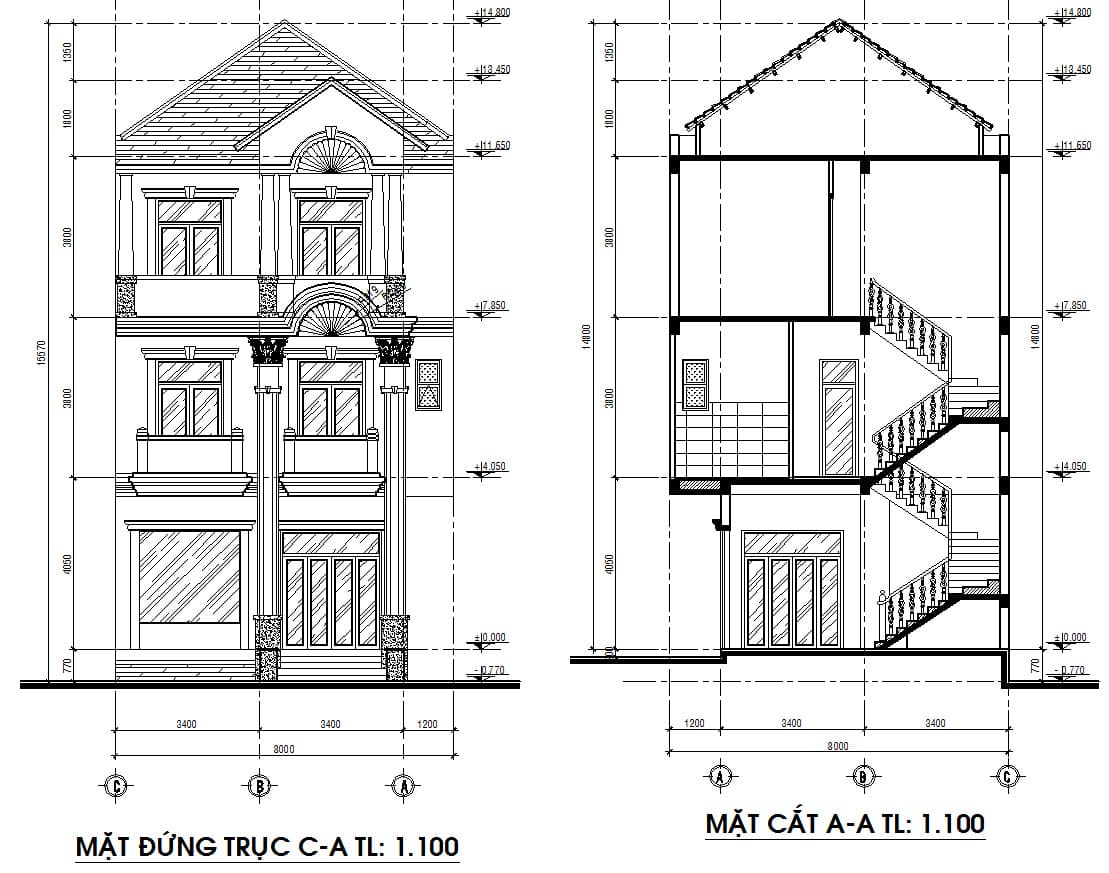

Trong đó, mặt bằng cho thấy cách bố trí không gian khi nhìn từ trên xuống; mặt đứng thể hiện hình dáng công trình khi nhìn từ bên ngoài; mặt cắt cho thấy chiều cao tầng và cấu tạo bên trong. Cần xem các hình này cùng nhau để hiểu đầy đủ thiết kế.

Xem thêm >> Bản vẽ xin giấy phép xây dựng có gì? Hướng dẫn chi tiết

bản vẽ xây dựng là gì
Bản vẽ xây dựng thực tế

Cách đọc bản vẽ xây dựng

Gia chủ nên đọc bản vẽ theo thứ tự từ thông tin chung đến cách bố trí và chi tiết kỹ thuật. Bạn không cần tự thẩm định thông số chuyên môn, nhưng nên hiểu phương án và biết điểm nào cần hỏi trước khi thi công.

Kiểm tra khung tên và ghi chú

Khung tên cho biết tên công trình, tên bản vẽ, tỷ lệ và ngày phát hành. Kiểm tra ngày hoặc mã phiên bản để chắc chắn các bản vẽ đang xem thuộc cùng một bộ hồ sơ; sau đó đọc ghi chú để hiểu ký hiệu và yêu cầu vật liệu.

Xem mặt bằng từng tầng

Đọc mặt bằng tổng thể rồi đến từng tầng. Tập trung vào tên phòng, kích thước, vị trí cửa, hướng mở cửa, cầu thang và giếng trời. Hãy thử đối chiếu với sinh hoạt thực tế, chẳng hạn lối đi trong bếp, khoảng mở cánh tủ và vị trí kê giường.

Đối chiếu kích thước và cao độ

Dựa vào kích thước ghi trên bản vẽ, không ước lượng bằng mắt hoặc đo trực tiếp trên bản in. Kiểm tra kích thước phòng cùng cao độ sàn, cửa và trần. Nếu số liệu giữa các bản vẽ không khớp, hãy yêu cầu đơn vị thiết kế làm rõ trước khi thi công.

So sánh các nhóm bản vẽ

Đối chiếu bản vẽ kiến trúc với kết cấu và điện nước để phát hiện điểm có thể vướng nhau. Ví dụ, kiểm tra đường ống có giao với dầm không, vị trí đèn có phù hợp với trần không và thiết bị vệ sinh có khớp đường cấp thoát nước không.

Nếu cần thay đổi cấu kiện hoặc đường ống, hãy thống nhất với người phụ trách chuyên môn và cập nhật hồ sơ trước khi làm.

bản vẽ xây dựng là gì

Câu hỏi thường gặp về bản vẽ xây dựng

Dưới đây là những thắc mắc gia chủ thường gặp khi chuẩn bị thiết kế hoặc thi công nhà ở.

Ai vẽ sơ đồ mặt bằng?

Sơ đồ mặt bằng nhà ở thường do kiến trúc sư lập dựa trên nhu cầu sử dụng, kích thước khu đất và điều kiện xây dựng. Khi hoàn thiện hồ sơ, phương án cần được phối hợp với người phụ trách kết cấu và điện nước.

Bản vẽ mặt bằng có thể dùng trực tiếp để thi công không?

Không phải lúc nào cũng đủ. Mặt bằng chủ yếu thể hiện cách bố trí không gian; thi công còn cần các bản vẽ và thông tin kỹ thuật phù hợp với phạm vi công việc.

Có thể dùng mẫu mặt bằng trên mạng để xây nhà không?

Mẫu trên mạng chỉ nên dùng để tham khảo ý tưởng. Cần điều chỉnh theo kích thước khu đất, nhu cầu gia đình và phương án kết cấu của công trình.

Bản vẽ xây dựng là bộ tài liệu giúp gia chủ và đội ngũ thực hiện hiểu thống nhất về cách bố trí, cấu tạo và yêu cầu kỹ thuật của công trình. Nắm được các nhóm bản vẽ, biết đọc mặt bằng và đối chiếu kiến trúc với kết cấu, điện nước sẽ giúp gia chủ trao đổi chủ động hơn trước khi thi công. Khi cần thiết kế hoặc cải tạo nhà trọn gói, JAMA HOME có thể khảo sát hiện trạng và tư vấn phương án phù hợp với nhu cầu sử dụng của gia đình.
