Bản vẽ xin giấy phép xây dựng có gì? Hướng dẫn chi tiết

Bản vẽ xin giấy phép xây dựng là thành phần bắt buộc trong hồ sơ xin cấp phép, thể hiện vị trí, quy mô, kiến trúc và các thông số kỹ thuật của công trình. Một bộ bản vẽ đúng quy định giúp cơ quan chức năng dễ dàng thẩm định, hạn chế tình trạng hồ sơ bị trả lại hoặc yêu cầu chỉnh sửa. Trong bài viết này, JAMA HOME sẽ hướng dẫn chi tiết các loại bản vẽ cần có, yêu cầu kỹ thuật và những lỗi thường gặp khi chuẩn bị hồ sơ xin giấy phép xây dựng nhà ở.

Bản vẽ xin giấy phép xây dựng có gì? Các loại bản vẽ cần có

Bản vẽ xin giấy phép xây dựng là tài liệu kỹ thuật quan trọng giúp cơ quan quản lý đánh giá sự phù hợp của công trình với quy hoạch và quy định xây dựng. Tùy theo loại công trình như nhà phố, nhà ở riêng lẻ, biệt thự hay công trình dân dụng, hồ sơ sẽ yêu cầu các bản vẽ phù hợp.

Vai trò của bản vẽ xin giấy phép xây dựng như thế nào?

Bản vẽ xin giấy phép xây dựng là bộ bản vẽ kỹ thuật thể hiện đầy đủ thông tin về vị trí, hình dáng, kích thước và kết cấu cơ bản của công trình dự kiến xây dựng. Đây không chỉ là tài liệu minh họa mà còn là căn cứ pháp lý để cơ quan cấp phép xem xét và phê duyệt hồ sơ.

Trong thực tế, nhiều hồ sơ xin giấy phép xây dựng bị kéo dài thời gian xử lý do bản vẽ thiếu thông tin, sai tỷ lệ hoặc không phù hợp với hiện trạng khu đất.

Bản vẽ xin phép xây dựng có vai trò:

• Xác định vị trí, diện tích xây dựng và ranh giới công trình trên khu đất.
• Kiểm tra sự phù hợp với quy hoạch, chỉ giới xây dựng và các quy định liên quan.
• Là cơ sở để đối chiếu giữa giấy phép xây dựng được cấp và quá trình thi công thực tế.
• Hạn chế các sai phạm về mật độ xây dựng, chiều cao hoặc khoảng lùi công trình.

Các loại bản vẽ xin giấy phép xây dựng cần có trong hồ sơ

Để hồ sơ được tiếp nhận và thẩm định thuận lợi, bản vẽ xin giấy phép xây dựng cần thể hiện đầy đủ các nội dung kỹ thuật cơ bản. Dưới đây là những loại bản vẽ thường được yêu cầu đối với nhà ở riêng lẻ, nhà phố và biệt thự.

Bản vẽ mặt bằng công trình trên lô đất

Bản vẽ mặt bằng trên lô đất giúp thể hiện vị trí xây dựng công trình so với toàn bộ khu đất và các công trình xung quanh. Đây là bản vẽ quan trọng để cơ quan cấp phép kiểm tra sự phù hợp về quy hoạch.

Nội dung thường bao gồm:

• Ranh giới khu đất và kích thước các cạnh thửa đất.
• Vị trí công trình dự kiến xây dựng.
• Hướng Bắc, chỉ giới đường đỏ, chỉ giới xây dựng.
• Khoảng cách từ công trình đến ranh giới đất và công trình lân cận.

Thông thường, bản vẽ này được thể hiện theo tỷ lệ khoảng 1/200 hoặc 1/500 tùy theo quy mô và yêu cầu hồ sơ.

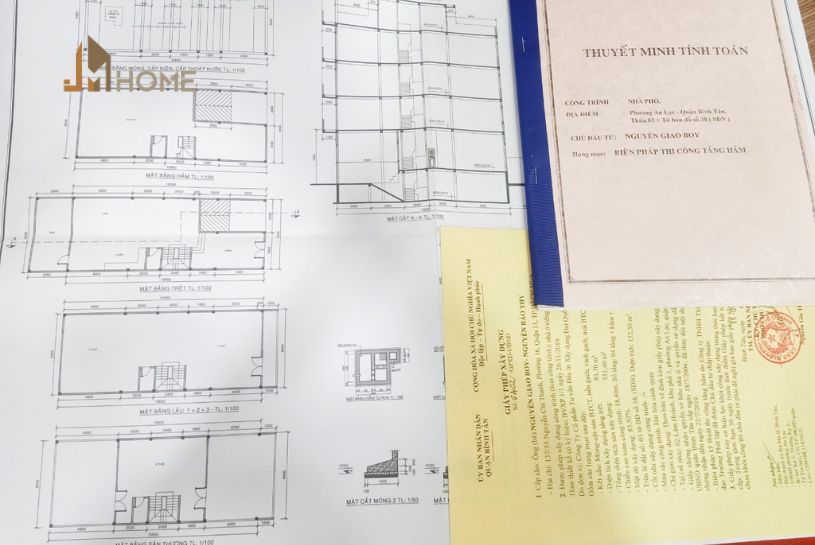

Bản vẽ mặt bằng, mặt cắt và mặt đứng công trình

Đây là nhóm bản vẽ thể hiện rõ nhất hình dáng kiến trúc, quy mô tầng và cấu tạo chính của công trình. Với nhà phố, biệt thự hoặc nhà ở nhiều tầng, đây là phần không thể thiếu trong bộ hồ sơ xin giấy phép xây dựng.

Các thành phần chính gồm:

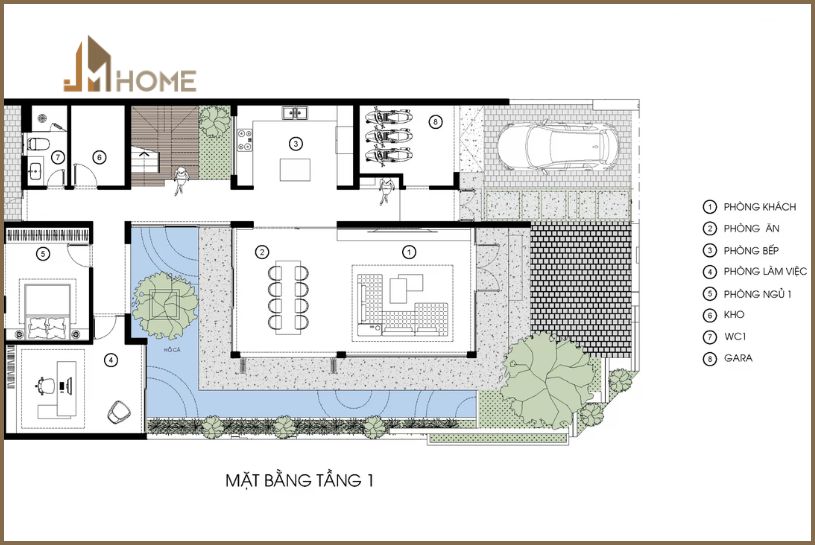

Bản vẽ mặt bằng:

• Thể hiện cách bố trí phòng, khu vực chức năng từng tầng.
• Xác định diện tích sử dụng, kích thước không gian.

Bản vẽ mặt cắt:

• Thể hiện chiều cao tầng, nền, sàn, mái.
• Mô tả cấu tạo cơ bản của công trình.

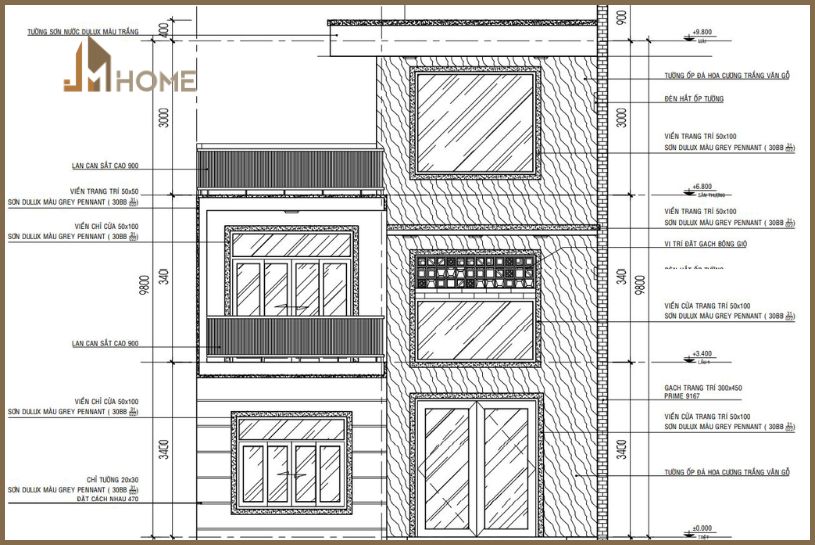

Bản vẽ mặt đứng:

• Thể hiện hình thức kiến trúc bên ngoài.
• Bao gồm hình khối, cửa, ban công, vật liệu hoàn thiện.

Tỷ lệ bản vẽ phổ biến thường từ 1/100 đến 1/200, đảm bảo cơ quan thẩm định có thể kiểm tra đầy đủ thông tin công trình.

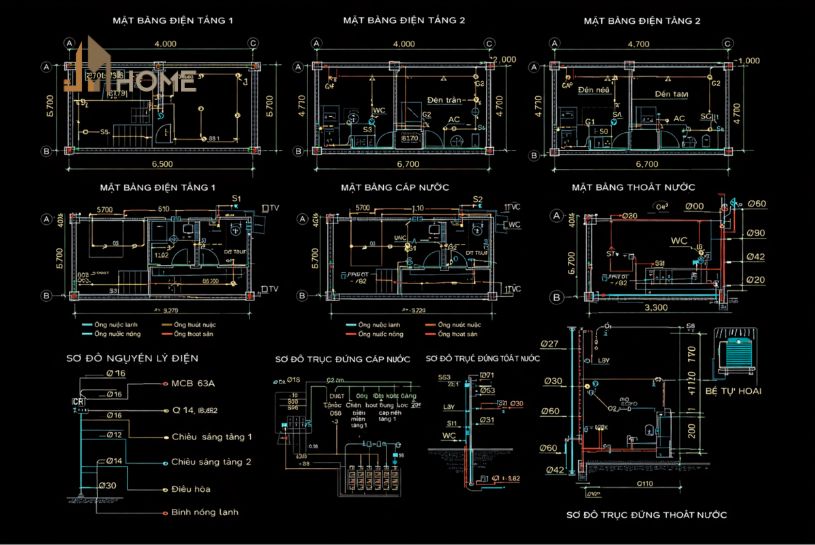

Bản vẽ sơ đồ hệ thống hạ tầng kỹ thuật

Bản vẽ hệ thống hạ tầng kỹ thuật thể hiện phương án đấu nối các hệ thống phục vụ công trình như điện, nước và thoát nước. Đây là cơ sở để đánh giá khả năng đảm bảo an toàn kỹ thuật trong quá trình sử dụng.

Thông thường bao gồm:

• Sơ đồ cấp điện.
• Hệ thống cấp nước và thoát nước.
• Vị trí đấu nối với hạ tầng hiện hữu.
• Phương án xử lý nước thải (nếu có).

Đối với nhà ở riêng lẻ, nội dung không cần quá phức tạp nhưng phải thể hiện đúng vị trí và phương án kết nối thực tế.

Yêu cầu kỹ thuật của bản vẽ xin giấy phép xây dựng

Một bản vẽ xin giấy phép xây dựng hợp lệ không chỉ cần đầy đủ nội dung mà còn phải đáp ứng các yêu cầu kỹ thuật và pháp lý theo quy định. Đây là yếu tố ảnh hưởng trực tiếp đến khả năng được cấp phép.

Bản vẽ xin giấy phép xây dựng phải có chữ ký và chứng chỉ hành nghề

Theo quy định, bản vẽ thiết kế xin phép xây dựng cần được lập bởi cá nhân hoặc đơn vị có đủ năng lực thiết kế theo quy định. Người thực hiện phải ký tên và chịu trách nhiệm về nội dung bản vẽ.

Một bản vẽ thiếu:

• Chữ ký người thiết kế.
• Dấu của đơn vị có năng lực hành nghề (trường hợp cần thiết).
• Thông tin người chịu trách nhiệm.

có thể khiến hồ sơ bị yêu cầu bổ sung hoặc chỉnh sửa.

Bản vẽ phải phù hợp với quy hoạch xây dựng

Bản vẽ xin phép xây dựng phải đảm bảo công trình đáp ứng các chỉ tiêu xây dựng tại khu vực.

Các yếu tố cần kiểm tra gồm:

• Chiều cao công trình.
• Số tầng xây dựng.
• Mật độ xây dựng.
• Khoảng lùi công trình.
• Chỉ giới đường đỏ và hành lang an toàn.

Việc thiết kế sai các thông số này là một trong những nguyên nhân phổ biến khiến hồ sơ xin giấy phép xây dựng bị từ chối.

Thông tin bản vẽ phải thống nhất với giấy tờ pháp lý

Các thông tin trên bản vẽ cần trùng khớp với giấy chứng nhận quyền sử dụng đất và hồ sơ pháp lý liên quan.

Bao gồm:

• Tên chủ sở hữu.
• Địa chỉ xây dựng.
• Diện tích khu đất.
• Ranh giới và hiện trạng sử dụng đất.

Nếu có sự sai lệch, cơ quan cấp phép có thể yêu cầu điều chỉnh trước khi tiếp tục xử lý hồ sơ.

Những lỗi thường gặp khi chuẩn bị bản vẽ xin giấy phép xây dựng

Trong quá trình hỗ trợ khách hàng thực hiện hồ sơ, JAMA HOME nhận thấy nhiều trường hợp bị kéo dài thời gian cấp phép do các lỗi kỹ thuật trong bản vẽ.

Một số lỗi phổ biến gồm:

• Bản vẽ thiếu mặt bằng, mặt cắt hoặc mặt đứng.
• Sai tỷ lệ thể hiện trên bản vẽ.
• Không thể hiện rõ ranh giới đất hoặc công trình lân cận.
• Thông tin trên bản vẽ không trùng với giấy tờ nhà đất.
• Sử dụng bản vẽ sơ bộ thay cho bản vẽ kỹ thuật xin phép.

Những lỗi này không chỉ làm mất thời gian chỉnh sửa mà còn có thể phát sinh thêm chi phí thiết kế lại hồ sơ.

Dịch vụ hỗ trợ chuẩn bị bản vẽ xin giấy phép xây dựng tại JAMA HOME

Nếu chưa có kinh nghiệm chuẩn bị hồ sơ, việc tự thực hiện bản vẽ xin giấy phép xây dựng có thể gặp nhiều khó khăn do yêu cầu kỹ thuật và quy trình pháp lý khá phức tạp.

JAMA HOME với dịch vụ cải tạo nhà trọn gói sẽ hỗ trợ khách hàng:

• Tư vấn loại bản vẽ phù hợp với từng loại công trình.
• Khảo sát hiện trạng và kiểm tra thông tin khu đất.
• Thiết kế bản vẽ xin phép xây dựng đúng yêu cầu.
• Hỗ trợ hoàn thiện hồ sơ và theo dõi quá trình cấp phép.

Với kinh nghiệm trong lĩnh vực cải tạo nhà, xây dựng và xin phép xây dựng, JAMA HOME giúp khách hàng hạn chế sai sót, tiết kiệm thời gian và đảm bảo hồ sơ được chuẩn bị đúng quy định.

Câu hỏi thường gặp về bản vẽ xin giấy phép xây dựng

Xin giấy phép xây dựng có cần bản vẽ không?

Có. Bản vẽ là thành phần bắt buộc trong nhiều trường hợp xin giấy phép xây dựng nhà ở. Cơ quan cấp phép sử dụng bản vẽ để kiểm tra vị trí, quy mô, kiến trúc và sự phù hợp của công trình với quy hoạch.

Bản vẽ xin giấy phép xây dựng gồm những gì?

Thông thường gồm bản vẽ mặt bằng vị trí công trình, bản vẽ mặt bằng các tầng, mặt cắt, mặt đứng và sơ đồ hệ thống hạ tầng kỹ thuật. Tùy loại công trình, yêu cầu có thể thay đổi.

Ai được phép lập bản vẽ xin giấy phép xây dựng?

Bản vẽ cần được thực hiện bởi cá nhân hoặc đơn vị có đủ năng lực thiết kế theo quy định. Người lập bản vẽ phải chịu trách nhiệm về tính chính xác của hồ sơ.

Bản vẽ xin giấy phép xây dựng sai có bị từ chối không?

Có. Nếu bản vẽ sai thông tin, không đúng quy hoạch hoặc thiếu nội dung bắt buộc, hồ sơ có thể bị yêu cầu chỉnh sửa hoặc từ chối cấp phép.

Bản vẽ xin giấy phép xây dựng là một trong những yếu tố quan trọng quyết định khả năng hồ sơ được xét duyệt thuận lợi. Một bộ bản vẽ đầy đủ cần thể hiện rõ vị trí công trình, mặt bằng, mặt đứng, mặt cắt và các thông tin kỹ thuật phù hợp với quy hoạch.

Việc chuẩn bị bản vẽ đúng ngay từ đầu giúp gia chủ tiết kiệm thời gian, hạn chế hồ sơ bị trả về và tránh phát sinh chi phí chỉnh sửa. Nếu gặp khó khăn trong quá trình chuẩn bị hồ sơ, JAMA HOME có thể hỗ trợ tư vấn và hoàn thiện bản vẽ xin giấy phép xây dựng theo đúng yêu cầu.
